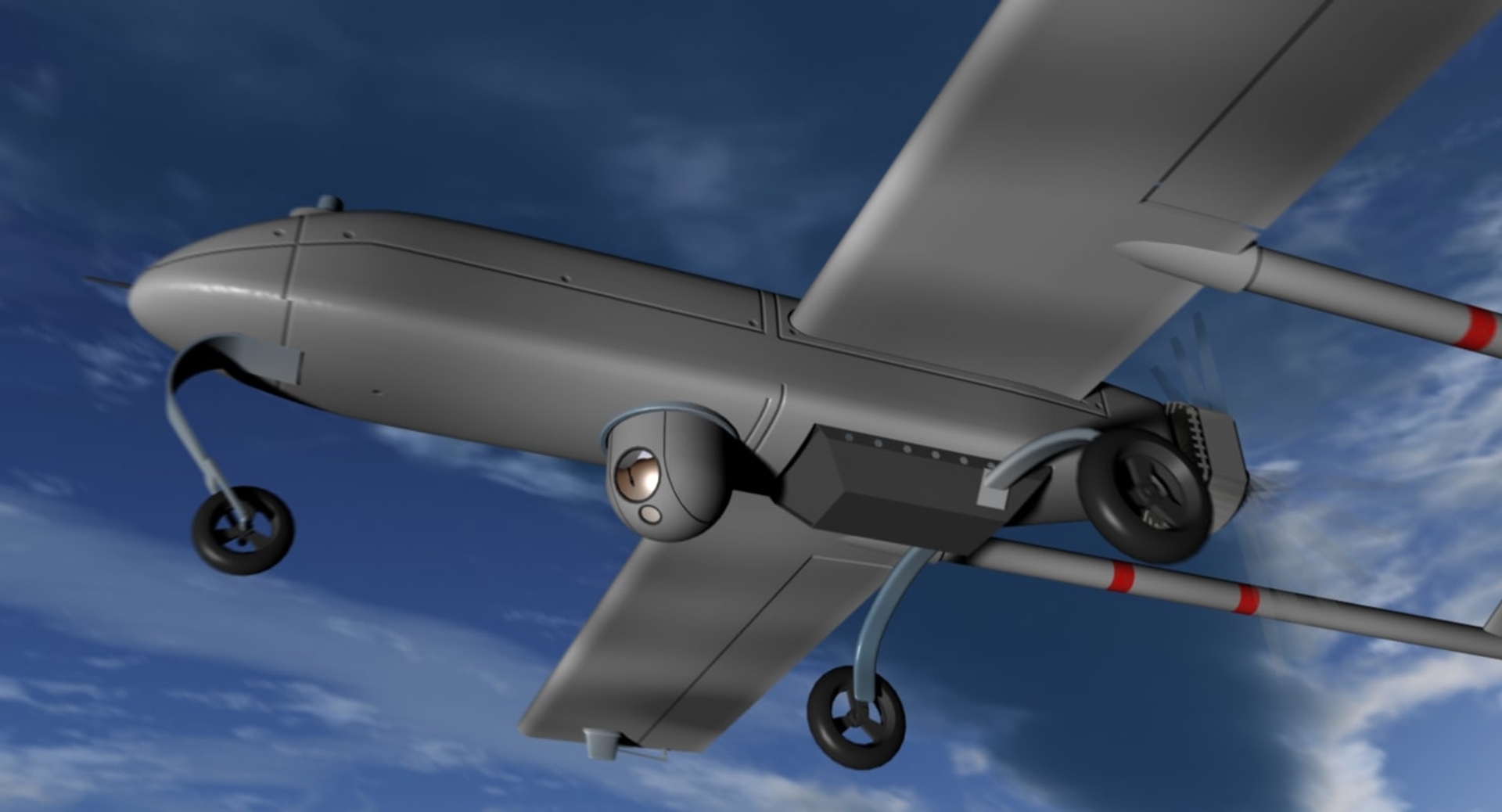

اقتصاد۲۴- شادو ۲۰۰ آرکیو ۷ (Shadow ۲۰۰ RQ-۷)، کوچکترین سیستم هواپیمای بدون سرنشین خانواده شادو است که توسط‌ای‌ای آی ساخته شده است. این پهپاد در ارتش ایالات متحده، تفنگداران دریایی ایالات متحده، ارتش استرالیا، و نیرو‌های مسلح ایتالیا و سوئد در خدمت است.
شادو ۲۰۰ برای مکان یابی، ردیابی و شناسایی اهداف تا فاصله ۱۲۵ کیلومتری از یک مرکز عملیات تاکتیکی استفاده می‌شود. این سیستم می‌تواند اهداف را در روز و شب از ارتفاع ۸۰۰۰ فوتی و در محدوده شیب ۳.۵ کیلومتری شناسایی کند. تصاویر و داده‌های تله متری تقریباً در زمان واقعی از ایستگاه کنترل زمینی شادو به ایستگاه مشترک زمینی مشترک، سیستم تجزیه و تحلیل و سیستم هدف گیری و توپخانه میدانی ارتش منتقل می‌شود.
خانواده سیستم‌های هواپیمای بدون سرنشین شادو در تاسیسات‌ای‌ای آی در هانت ولی، مریلند تولید می‌شود. این خانواده همچنین شامل نوع شادو v۲ است که در ایالات متحده و ایتالیا در حال استفاده است. گردان هوانوردی ۱/۵۰۱، تیپ هوانوردی رزمی لشکر ۱ زرهی اولین واحد ارتش ایالات متحده بود که شادو v۲ را در سال ۲۰۱۶ دریافت کرد.
سامانه پهپادی شادو
یک سیستم شادو معمولی بلوک ۱ شامل سه وسیله نقلیه هوایی (به علاوه یک وسیله نقلیه هوایی یدکی) با محموله، دو ایستگاه کنترل زمینی، ایستگاه کنترل زمینی قابل حمل، کامیون حمل وسایل نقلیه هوایی، تجهیزات پرتاب و بازیابی و حامل پرسنل است. سیستم کامل را می‌توان با دو فروند هواپیمای سی-۱۳۰ به میدان جنگ و داخل آن منتقل کرد.
وسیله نقلیه هوایی شادو TUAS
سیستم وسیله نقلیه هوایی را می‌توان با دو وسیله نقلیه چرخدار نظامی حمل کرد و دارای ۲۲ خدمه است. شادو TUAS می‌تواند محموله‌هایی تا وزن ۲۷ کیلوگرم (۶۰ پوند) شامل سنسور‌ها و سیستم‌های جنگ الکترونیک را حمل کند.
انواع بزرگتر دیگر هواپیما‌های شادو با بدنه و طول بال‌های بزرگتر، می‌توانند محموله‌هایی تا وزن ۴۵.۴ کیلوگرم (۱۰۰ پوند) را با حداقل تأثیر بر هزینه یا عملکرد حمل کنند.
وسیله نقلیه هوایی دارای ساختار ترکیبی است. هواپیمای اصلی آر کیو-۷ای دارای طول بال ۳.۸۹ متر است و حداکثر بار ۲۵.۳ کیلوگرم را حمل می‌کند. حداکثر استقامت پنج ساعت و ۳۰ دقیقه است. RQ-۷B یک نسخه با استقامت بیشتر است، با افزایش طول بال‌ها به ۴.۲۷ متر و واحد دم بزرگتر، محموله تا ۲۷.۲ کیلوگرم و تحمل ۶ تا ۷ ساعت، بسته به مشخصات ماموریت.
بیشتر بخوانید: معرفی مشخصات پهپاد یورو هاوک
طراحی بال جدیدی که برای هواپیما ایجاد شده است، طول بال‌ها را تا ۲۰ فوت افزایش می‌دهد. ظرفیت بار و استقامت شادو را از شش به نزدیک به نه ساعت افزایش می‌دهد. شادو TUAS مجهز به بال‌های کشیده جدید اولین پرواز خود را در آوریل ۲۰۱۰ انجام داد.
موتور RQ-۷
این وسیله نقلیه هوایی توسط یک موتور چرخشی UEL AR ۷۴۱ با قدرت ۲۸.۳ کیلووات و یک پروانه فشاری دو پره نیرو می‌گیرد. پیل‌های سوختی مقاوم در برابر آتش و انفجار در بال‌ها نصب شده است. مدل‌های آر کیو-۷ای و مدل‌های با استقامت بیشتر آر کیو-۷ بی ظرفیت سوخت ۴۰ و ۵۷ لیتری دارند.
محموله‌های پهپاد Shadow ۲۰۰ RQ-۷
محموله‌ها با توجه به الزامات ماموریت انتخاب می‌شوند و شامل سیستم‌های الکترواپتیکی و مادون قرمز پیشرفته، رادار دیافراگم مصنوعی و نشانگر هدف متحرک، تصاویر فراطیفی، بسته رله ارتباطات سبک وزن، نشانگر/روشنگر، فاصله یاب لیزری و تعیین کننده هدف هستند.
شادو ۲۰۰ ارتش ایالات متحده به سیستم الکترواپتیکال سبک وزن POP-۲۰۰ یا POP-۳۰۰ مجهز شده است که توسط IAI Tamam عرضه شده است.
راه اندازی و بازیابی پهپاد Shadow ۲۰۰ RQ-۷
شادو ۲۰۰ را می‌توان از پرتابگر ریلی هیدرولیک به منجنیق پرتاب کرد. هدایت وسیله نقلیه هوایی را می‌توان قبل از بلند شدن از پیش برنامه ریزی کرد یا در طول پرواز از راه دور کنترل کرد.
وسیله نقلیه هوایی با سرعت ۳۰۰ متر تا ۴۵۰ متر (۱۰۰۰ فوت تا ۱۵۰۰ فوت) در دقیقه بالا می‌رود. این وسیله نقلیه دارای سرعت کروز و سرعت حرکت سریع ۱۴۸ کیلومتر در ساعت تا ۲۵۰ کیلومتر در ساعت (۸۰ کیلو تا ۱۳۵ کیلوتون) برای حرکت به منطقه عملیاتی است. حداقل سرعت آن ۱۱۱ کیلومتر در ساعت (۶۰ کیلوتون) است.
وسیله نقلیه هوایی شادو TUAS می‌تواند از فرود چرخ دار معمولی روی سطح صافی به طول حدود ۹۵ متر استفاده کند. یک روش بازیابی جایگزین از یک قلاب دستگیره قابل استقرار بر روی وسیله نقلیه هوایی و کابل‌های دستگیره زمینی استفاده می‌کند.
ایستگاه زمینی RQ-۷
برای توسعه نرم افزار سیستم کنترل شادو با شرکت سی دی ال سیستمز مستقر در کلگری، آلبرتا کانادا قرارداد بسته شد. ایستگاه کنترل زمینی یک سیستم قابل حمل مستحکم با مجموعه‌ای از کنترل خودرو و نرم افزار رابط C۴I است. بخش کنترل زمینی سیستم توسط‌ای‌ای آی با استفاده از قطعات سخت افزاری و نرم افزاری از قبل موجود و اثبات شده توسعه یافته است. این نرم افزار برای برآورده کردن الزامات عملیاتی برنامه TUAV اصلاح شد.
مشخصات فنی کلی شادو ۲۰۰ آرکیو
سازنده: شرکت‌ای‌ای آی
اپراتور اولیه: ارتش آمریکا
طول بال ها: ۴.۲۷ متر
طول: ۳.۴ متر
