معرفی WS-۱ B؛ سامانه موشکی پرتاب چندگانه چین

اقتصاد۲۴- سامانه موشکی پرتاب چندگانه WS-۱B، یک توپخانه دوربرد و از ارتقا یافته WS-۱ در خدمت ارتش جمهوری خلق چین است. این سامانه موشکی توسط شرکت ماشین آلات دقیق ملی چین توسعه یافته است.

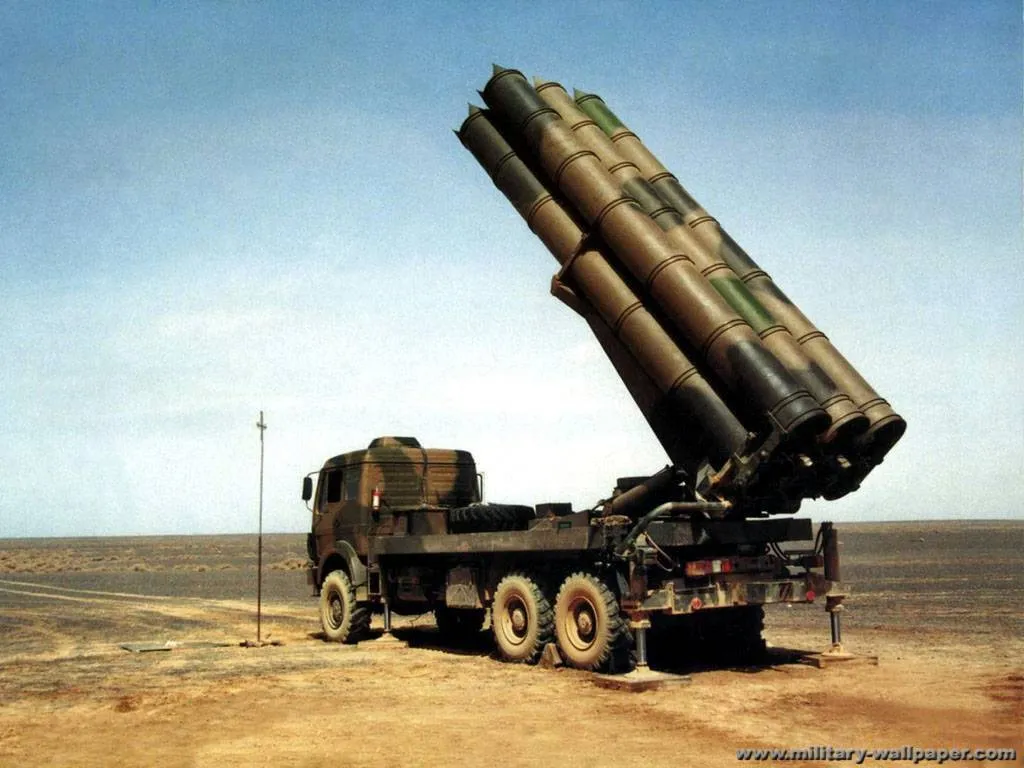

WS-۱B شکاف در برد شلیک بین یک سیستم توپخانه خودکششی معمولی و یک موشک تاکتیکی سطح به سطح را پر می‌کند. این سامانه در نقش تدافعی یا تهاجمی برای استقرار در برابر اهداف در اعماق خطوط دشمن از جمله پایگاه‌های نظامی، لشکر‌های زرهی انبوه، سایت‌های پرتاب موشک، فرودگاه‌ها و پایگاه‌های هوایی، بنادر و پایگاه‌های صنعتی نظامی عمل می‌کند. سامانه موشکی پرتاب چندگانه WS-۱B بر روی یک کامیون ۶×۶ تخت روی یک میز گردان نصب شده است.

سامانه WS-۲

شرکت ماشین آلات دقیق ملی چین جانشین WS-۱B با نام WS-۲ را نیز توسعه داده که برد آن تا ۲۰۰ کیلومتر افزایش یافته و مجهز به موشک‌های دقیق‌تر و هدایت شونده است. WS-۲ دارای شش پرتابگر جعبه‌ای شکل است و راکت‌های ۴۰۰ میلی متری شلیک می‌کند.

سامانه موشکی پرتاب چندگانه WS-۱B

راکت WS-۱ به حداکثر سرعت ۴.۲ ماخ و حداکثر ارتفاع پرواز ۳۰ کیلومتر می‌رسد که حداقل برد شلیک ۴۰ کیلومتر و حداکثر برد شلیک ۱۰۰ کیلومتر با انحراف احتمال ۱ ٪ است. موشک WS-۱  دارای ۴.۷۳ متر طول است و قطر آن ۰.۳۰۲ متر و آن وزن ۵۲۰ کیلوگرم با کلاهک ۱۵۰ کیلوگرمی است.

راکت WS-۱B با موتور موشک و کلاهک جدید با کارایی بالا به حداکثر سرعت ۵.۲ ماخ و حداکثر ارتفاع پرواز ۶۰ کیلومتر می‌رسد که حداقل برد شلیک ۶۰ کیلومتر و حداکثر برد شلیک ۱۸۰ کیلومتر را ارائه می‌دهد. انحراف احتمالی موشک‌ها بین ۱ ٪ و ۱.۲۵ ٪ است. موشک WS-۱B طولانی‌تر از WS-۱ است و طول آن ۶.۳۷ متر است، اما قطر آن برابر است. وزن برخاست ۷۲۵ کیلوگرم با کلاهک ۱۵۰ کیلوگرمی است.

موشک آزاد شامل سرجنگی و فیوز، موتور موشک اف جی-۴۳ و قسمت دم است. موتور موشک اف جی -۴۳ یک موتور موشک تک محفظه جامد با پیشران موشک ترکیبی پلی بوتادین پیشرفته هیدروکسی پایانه است.

دو نوع کلاهک را می‌توان بر روی موشک WS-IB نصب کرد، یک کلاهک انفجاری ZDB-۲ یا یک گلوله فرعی SZB-۱ که با توجه به ویژگی‌های هدف انتخاب می‌شوند.

کلاهک انفجاری ZDB-۲ با توپ‌های فولادی و قطعات پیش ساخته بارگیری شده است. کلاهک ساب مهمات SZB-۱ یک سلاح با قدرت بالا در برابر تانک‌های انبوه ارائه می‌دهد. هنگامی که سرجنگی SZB-۱ منفجر می‌شود، کمتر از ۵۰۰ گلوله تحت فشار بالا به بیرون پرتاب می‌شود.

تجهیزات زمینی

تجهیزات زمینی سیستم موشکی چندگانه شامل یک کامیون پرتاب موشک، یک کامیون حمل و نقل و بارگیری و یک کامیون فرمان شلیک است. یک باتری موشک مجهز به یک کامیون فرمان شلیک DZ-۸۸B، شش تا نُه کامیون پرتاب موشک HF-۴ و بین شش تا نُه کامیون حمل و نقل و بارگیری QY-۸۸B است. هر کامیون پرتاب موشک مجهز به بیش از ۲۰ گلوله موشک است.

کامیون فرمان شلیک DZ-۸۸B

کامیون فرمان شلیک DZ-۸۸B مجهز به سیستم ارتباطات رادیویی و انتقال داده، کامپیوتر شلیک و کنترل و سیستم مسیر شبیه سازی، سیستم موقعیت یابی جهانی، سیستم جهت ژیرو تئودولیت به اضافه سیستم برد مادون قرمز، سیستم تشخیص هواشناسی میدانی و یک واحد کنترل ارتباطات است.

کامیون پرتاب موشک HF-۴

کامیون پرتاب موشک HF-۴ در پیکربندی چهار لوله پرتاب یا هشت لوله پرتاب موجود است. لوله‌های پرتاب دارای محدوده ارتفاعی ۰ تا ۶۰ درجه با سرعت ارتفاعی بین ۰.۱ تا ۳ درجه در ثانیه هستند. این کامیون مجهز به چهار تثبیت کننده هیدرولیکی است که برای آماده سازی برای پرتاب موشک پایین می‌آیند.

مشخصات فنی کلی WS-۱B

نقش: سامانه موشکی پرتاب چندگانه

کشور طراح: چین

شرکت سازنده: ماشین آلات دقیق ملی چین

اپراتور: چین

زمان واکنش سیستم: ۲۰ دقیقه

سازنده: شرکت ماشین آلات دقیق ملی چین

طول: ۶۳۷۶ میلی متر

قطر: ۳۰۲ میلی متر

وزن کلاهک: ۱۵۰ کیلوگرم

حداکثر برد: ۱۸۰ کیلومتر

حداقل برد: ۶۰ کیلومتر

حداکثر ارتفاع پرواز: ۶۰ کیلومتر

حداکثر سرعت: ماخ ۵.۲
