مشخصات فنی رادار رپینیک روسیه؛ هر آنچه باید بدانید

اقتصاد۲۴- رادار رِپِینیک (Repeynik) یک سامانه نظارتی پیشرفته است که برای شناسایی و ردیابی اهداف بسیار کوچک، نظیر پهپاد‌ها (UAVs) طراحی شده است. این رادار امکان شناسایی و ردیابی پهپاد‌ها در برد حداکثر ۱۰ کیلومتر، ارتفاع تا ۵ کیلومتر و سرعت پروازی تا ۲۰۰ کیلومتر بر ساعت را دارد. این سامانه قابل‌حمل، امکان استفاده تاکتیکی را در شرایط نبرد (از جمله در مناطق مسکونی) و همچنین در جریان عملیات‌های امنیتی فراهم می‌سازد.

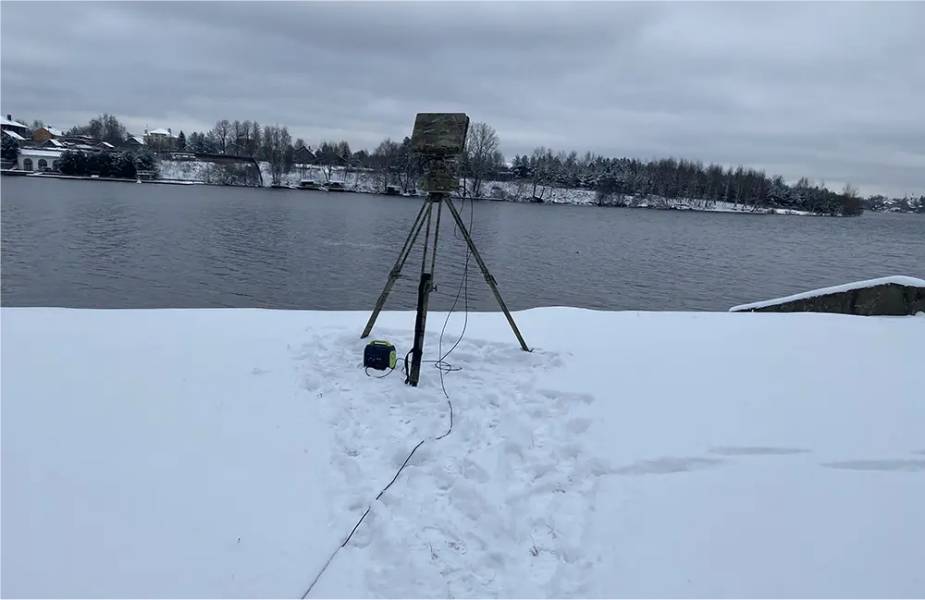

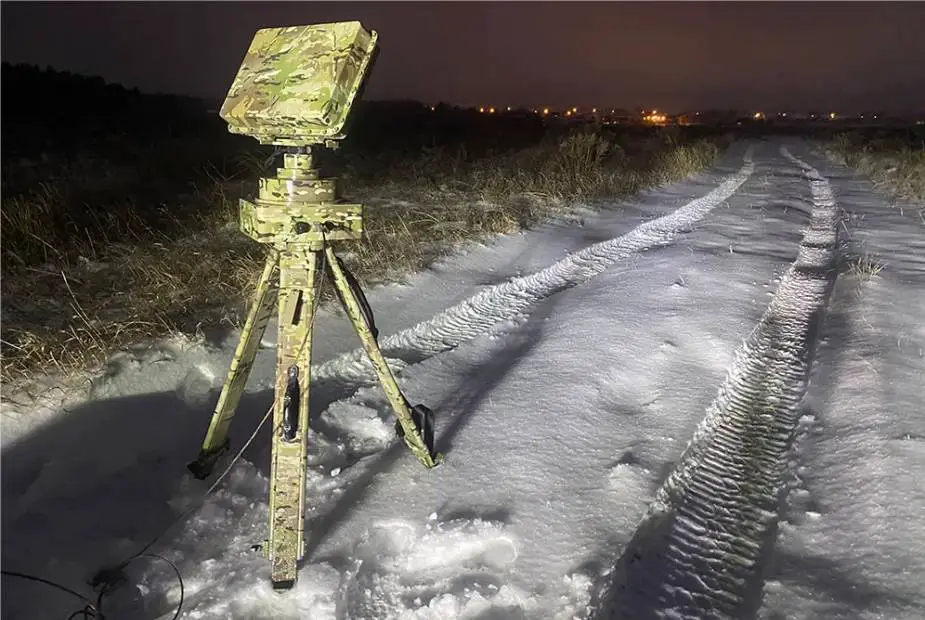

رادار رِپِینیک دارای طراحی انعطاف‌پذیری بوده و قابلیت به‌کارگیری در عرض‌های جغرافیایی و شرایط آب‌وهوایی گوناگون، از جمله مناطق ساحلی و دریایی را دارد. اجزای این ایستگاه را می‌توان با انواع پوشش‌های استتار از جمله پوشش‌هایی با ویژگی‌های خاص در طیف مادون قرمز (IR) رنگ‌آمیزی کرد تا قابلیت‌های پنهان‌کاری آن بیش‌ازپیش ارتقا یابد.

ویژگی‌های رادار رپینیک

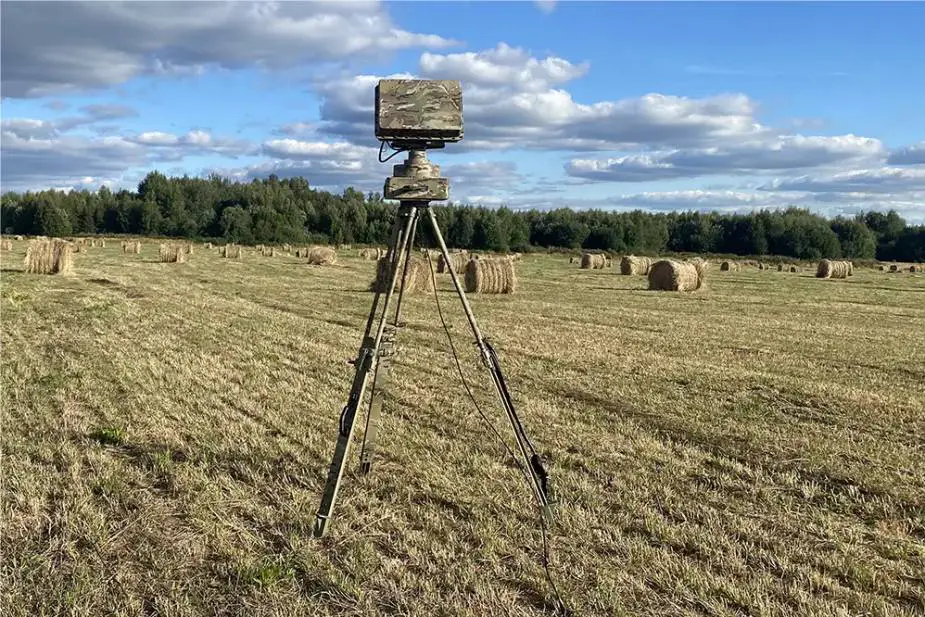

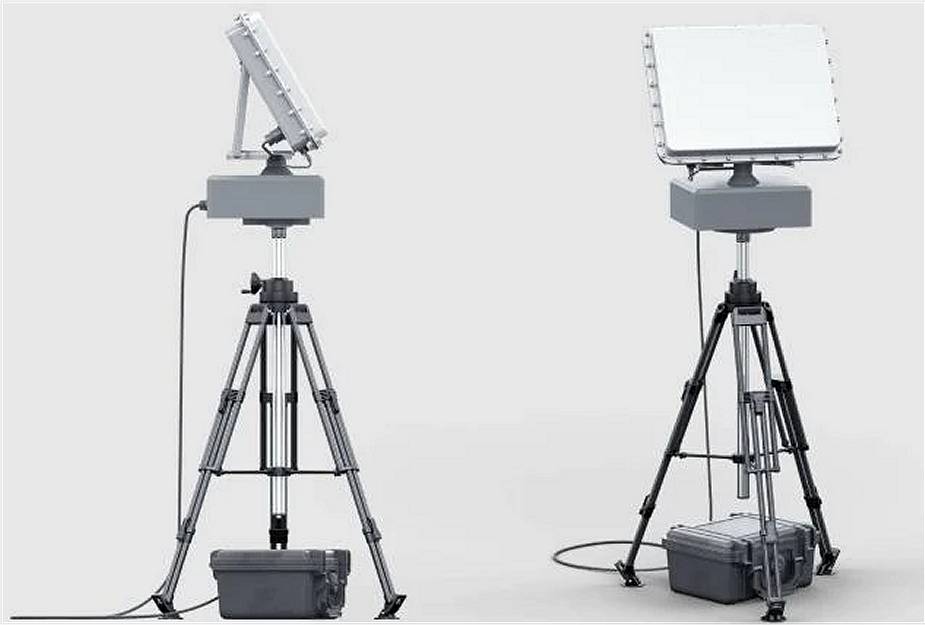

سامانه راداری رپینیک یک دستگاه جمع‌وجور و با قابلیت حمل آسان است که به یک واحد آرایه اسکن الکترونیکی فعال (AESA) چرخان مجهز شده و برای استقرار سریع و حفظ پایداری، روی یک سه‌پایه نصب می‌شود. آنتن رادار دارای طراحی تخت (پنل مسطح) است که به پنهان‌کاری آن کمک کرده و باعث می‌شود هنگام عملیات، کمتر جلب توجه کند. این ساختار امکان اسکن ۳۶۰ درجه در سمت (آزیموت) و پوشش زاویه ارتفاع تا ۲۰ درجه را فراهم می‌آورد و بدین ترتیب، هرگونه نقطه کور را از بین می‌برد. وزن کل این سامانه حدود ۲۵.۵ کیلوگرم است.

واحد کنترل و سایر اجزای الکترونیکی رادار در یک کیف (محفظه) قابل‌حمل و مقاوم جای گرفته‌اند که امکان جابه‌جایی و راه‌اندازی آسان آن را در محیط‌های گوناگون فراهم می‌کند.

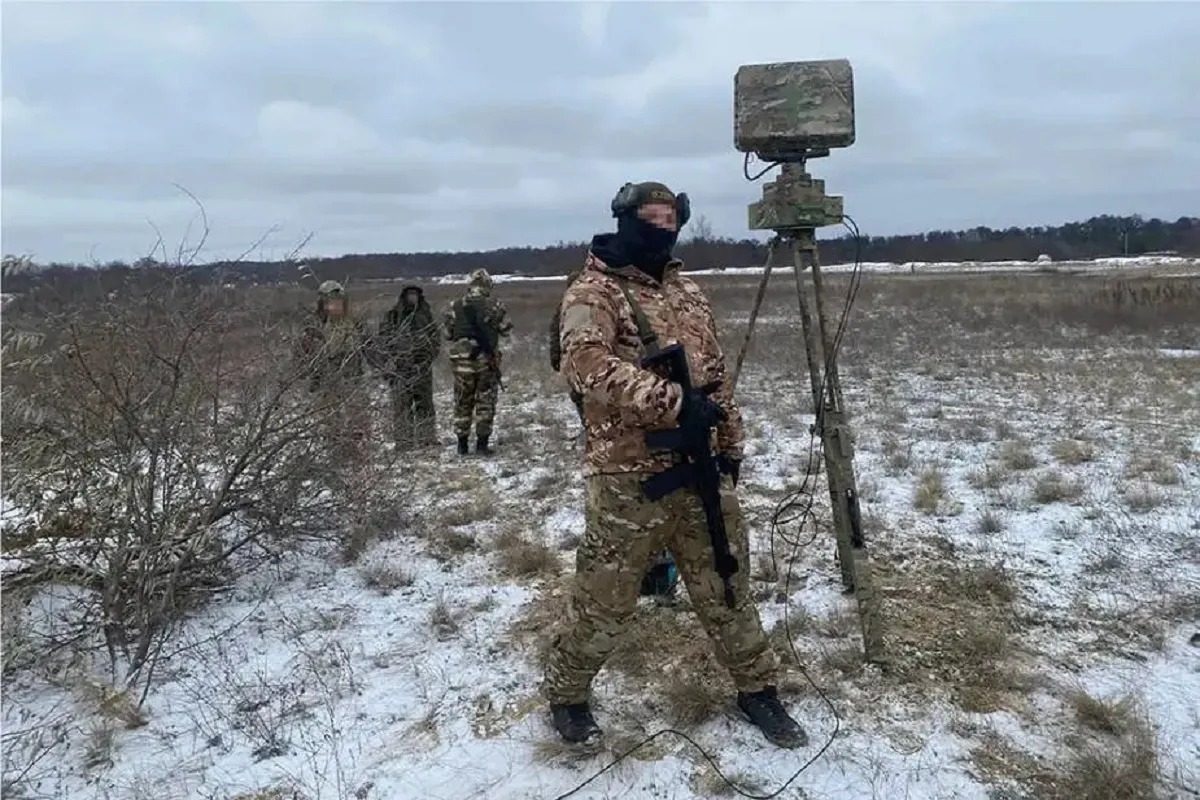

ابعاد کوچک و قابلیت استقرار سریع (ظرف ۵ دقیقه) این رادار، کارایی تیم‌های تهاجمی یا شناسایی در خاک دشمن و همچنین گروه‌های امنیتی مستقر در خطوط تماس را به‌طور قابل‌توجهی افزایش می‌دهد. بهره‌گیری از فناوری غیرداپلر، امکان شناسایی اهداف ساکن، نظیر پهپاد‌های در حال پروازِ ایستا (هاورینگ)، را میسر می‌سازد. مونتاژ و آماده‌سازی سامانه برای عملیات در موقعیت تعیین‌شده، به زمانی بیش از ۵ دقیقه نیاز ندارد.

سیستم کنترل رپینیک

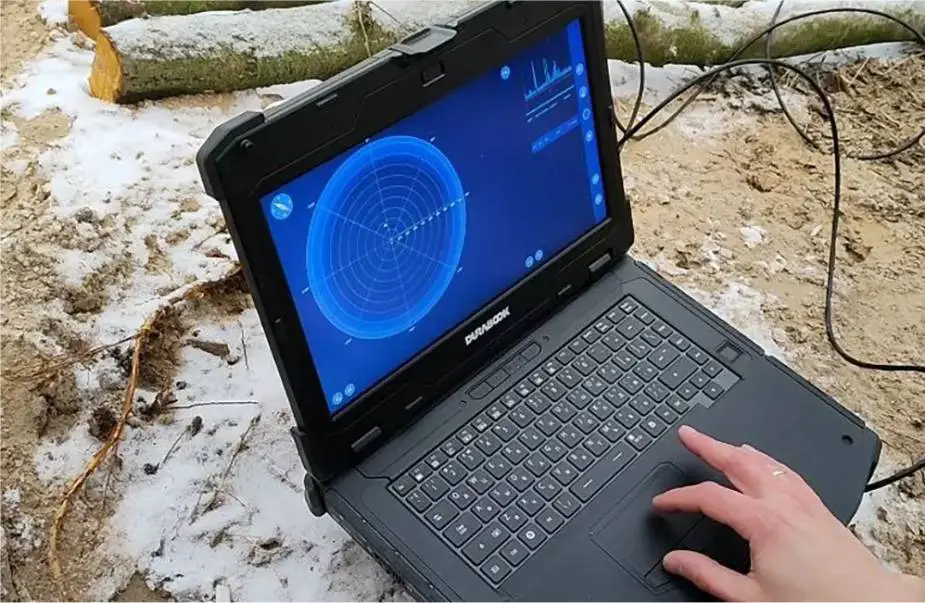

ایستگاه رادار رپینیک با استفاده از یک کامپیوتر مجهز به نرم‌افزار لازم اداره می‌شود. در صورت نیاز، ایستگاه کنترل می‌تواند در فاصله قابل توجهی از پست آنتن قرار گیرد و امکان بکارگیری در سناریو‌های عملیاتی مختلف را فراهم کند. بخش نرم‌افزاری سیستم رادار با سیستم‌های عامل مختلف سازگار است و برای سهولت استفاده طراحی شده است.

اپراتور اطلاعات را در قالب گرافیکی دریافت می‌کند که به او امکان می‌دهد داده‌ها را به سرعت و به راحتی تفسیر کند. علاوه بر این، این سیستم امکان استفاده از نقشه‌های توپوگرافی را فراهم و راحتی و آگاهی موقعیتی بیشتری را برای اپراتور در طول ماموریت‌های شناسایی و امنیتی فراهم می‌کند.

منبع تغذیه رپینیک

عملکرد مستقل ایستگاه راداری رِپِینیک توسط یک منبع تغذیه جمع‌وجور تأمین می‌شود که امکان تا ۸ ساعت فعالیت فشرده را فراهم می‌سازد. علاوه بر این، این سامانه به‌گونه‌ای طراحی شده است که قابلیت تغذیه از طریق شبکه‌های برق ۲۲۰ ولت و سیستم‌های برق ۱۲ ولت خودرویی را داشته باشد.

کاربرد عملیاتی رپینیک

ایستگاه راداری رِپِینیک در محدوده فرکانسی ۹٫۲ تا ۹٫۵ گیگاهرتز عمل می‌کند که امکان استفاده از آن را بدون نیاز به مجوز‌های ویژه فراهم می‌سازد. آنتن این سامانه پرتو باریکی را منتشر می‌کند که ضمن تأمین ویژگی‌های عملکردی لازم، شناسایی آن را نیز دشوار می‌سازد. این سامانه راداری قادر به شناسایی اهدافی با سطح مقطع راداری (RCS) بسیار ناچیز، در حد ۰٫۰۱ متر مربع است.

برد شناسایی برای اهداف هوایی بسیار کوچک تا ۱۰ کیلومتر، و برای ارتفاع تا ۵ کیلومتر و سرعت هدف تا ۲۰۰ کیلومتر بر ساعت می‌رسد. قابلیت ردیابی خودکار این سامانه امکان رهگیری همزمان تا ۲۵۶ هدف را فراهم می‌آورد که آن را به ابزاری بسیار کارآمد برای عملیات‌های تاکتیکی مدرن تبدیل می‌کند.

مشخصات فنی کلی رپینیک

نوع: سامانه راداری قابل‌حمل برای کشف و رهگیری اهداف هوایی کوچک مانند پهپاد‌ها (UAV)

کشور طراح:روسیه

کشور اپراتور: روسیه

برد کشف: تا ۱۰ کیلومتر

ارتفاع کشف: تا ۵ کیلومتر

سرعت کشف هدف: تا ۲۰۰ کیلومتر بر ساعت

بخش (زاویه) اسکن:۳۶۰ درجه

تعداد اهداف قابل رهگیری همزمان: ۲۵۶

زمان استقرار:۵ دقیقه

ابعاد رادار: طول: ۰٫۳ متر؛ عرض: ۰٫۴۶ متر؛ ارتفاع: ۰٫۶۵ متر
