اقتصاد ۲۴- سا- ۱۸ گروس (SA-۱۸ Grouse) یا ایگلا (Igla) یا ۹ کِی ۳۸ (۹K۳۸)، یک سامانه دفاع موشکی زمین به هوای کوتاه برد دوش پرتاب ساخت روسیه است. این یک سامانه موشکی زمین به هوای نسل سوم، قابل حمل توسط نفر است و شماره شاخص صنعتی روسیه ۹K۳۸ برای کل سیستم به آن داده شده است.

سا- ۱۸ گروس به همراه موشک خود ۹M۳۹ در سال ۱۹۸۳ در ارتش شوروی پذیرفته شد. این سامانه پدافندی در مقایسه با  نوع ایگلا-۱ (سا-۱۶ گیملت) دارای قابلیت‌های ارتقاء یافته شامل مقاومت بیشتر در برابر فلر و پارازیت، جستجوگر حساس‌تر، گسترش قابلیت درگیری در نیمکره جلویی با جنگنده‌های در حال نزدیک شدن مستقیم، برد کمی طولانی‌تر، یک موشک با ضربه بالاتر و زمان احتراق کوتاه‌تر با حداکثر سرعت بالاتر (اما تقریباً همان زمان پرواز تا حداکثر برد) و یک پیشران است.

طراحی سا- ۱۸ گروس

سیستم موشکی سا- ۱۸ گروس دارای ورودی خودکار زاویه‌های هدایت و ارتفاع، انفجار عمیق کلاهک، سوخت با قابلیت انفجار در واحد پیشران و یک مدار بایاس در سر هدف‌یاب است که اصابت به آسیب‌پذیرترین عناصر هدف را امکانپذیر می‌کند. همانند خانواده قبلی موشک‌های قابل حمل روسی، سا-۱۸ از یک باتری حرارتی/بطری گاز مشابه استفاده می‌کند و سا-۱۸ همان کلاهک انفجاری ۲ کیلوگرمی با فیوز تماسی دارد اما این موشک با طراحی کاملاً جدید و برد و سرعت بهبود یافته قابل توجه است.

سا- ۱۸ گروس دارای یک جستجوگر مادون قرمز دو کاناله و واحد انتخاب هدف منطقی ردیابی FM بسیار پیشرفته برای غلبه بر طعمه‌های مادون قرمز پیچیده (از نظر چشمک‌زن و مدوله شده) است. جستجوگر جدید و پیشرفت‌های آیرودینامیکی برد مؤثر آن را افزایش می‌دهد و سرعت بالاتر آن امکان استفاده از آن را علیه اهداف سریع‌تر فراهم می‌کند. گفته شده است که جستجوگر در ناحیه باند موج مادون قرمز ۱.۵ تا ۲.۵ و ۳.۰ تا ۵.۰ میکرومتر عمل می‌کند.

موشک سا- ۱۸ گروس

سا- ۱۸ گروس از موشک ۹M۳۹ استفاده می‌کند. موشک ۹M۳۹ SA-۱۸ از یک سیستم هدایت مادون قرمز با استفاده از منطق همگرایی متناسب استفاده می‌کند. جستجوگر جدید محافظت بهتری در برابر اخلالگر‌های الکترواپتیکی ارائه می‌دهد. احتمال انهدام در برابر یک جنگنده بدون محافظ ۳۰ تا ۴۸ درصد تخمین زده می‌شود و استفاده از اخلالگر‌های مادون قرمز این احتمال را تنها به ۲۴ تا ۳۰ درصد کاهش می‌دهد. موشک SA-۱۸ حداکثر برد ۵۰۰۰ متر و حداکثر ارتفاع ۳۵۰۰ متر دارد.

بیشتر بخوانید: معرفی سامانه دفاع موشکی HQ-۹B قدرتمند چین

عملیات سا- ۱۸ گروس

هنگام درگیری با اهداف کُند یا مستقیم، اپراتور هدف را با دوربین‌های آهنی در لوله پرتاب ردیابی کرده و نیمه ماشه را اعمال می‌کند. سپس تیرانداز ماشه را به طور کامل می‌کشد و بلافاصله هدایت و ارتفاع فوق‌العاده را اعمال می‌کند. این روش درگیری دستی نامیده می‌شود. حالت خودکار که در برابر اهداف سریع استفاده می‌شود، به تیرانداز اجازه می‌دهد تا ماشه را با یک کشش به طور کامل فشار دهد و به دنبال آن لوله پرتاب بلافاصله هدایت و ارتفاع فوق‌العاده را تنظیم کند.

کاربرد جنگی سا- ۱۸ گروس

سامانه سا- ۱۸ گروس برای درگیری با اهداف کم ارتفاع در مسیر‌های رو در رو و تعقیب در محیط‌های دارای اختلال و پارازیت مادون قرمز کابرد دارد. سامانه ایگلا شامل موشکی است که در یک لوله پرتاب با منبع تغذیه و مکانیزم پرتاب نگهداری می‌شود.

مشخصات فنی کلی سا- ۱۸ گروس

• نوع: سامانه موشکی دفاع هوایی دوش پرتاب
• کشور طراح: روسیه
• کشور‌های اپراتور: ارمنستان، بلاروس، برزیل، بلغارستان، مصر، فنلاند، گرجستان، مجارستان، اندونزی، هند، ایران، قزاقستان، مقدونیه، میانمار، مالزی، مکزیک، مراکش، مغولستان، پرو، روسیه، سنگاپور، صربستان، سریلانکا، اسلواکی، کره جنوبی، سوریه، تایلند، ترکیه، اوکراین، ونزوئلا، ویتنام و زیمبابوه
• وزن رزمی: ۱۷ کیلوگرم آماده شلیک، ۱۸.۸ ژول در حال حرکت
• درگیری با هدف: ۱۰۰ تا ۳۵۰۰ متر (ارتفاع) / ۵۰۰ تا ۵۲۰۰ متر (برد درگیری)
• خدمه: ۱ سرباز
• نوع اهداف درگیر: هواپیمای تاکتیکی، بالگرد، پهپاد و موشک کروز

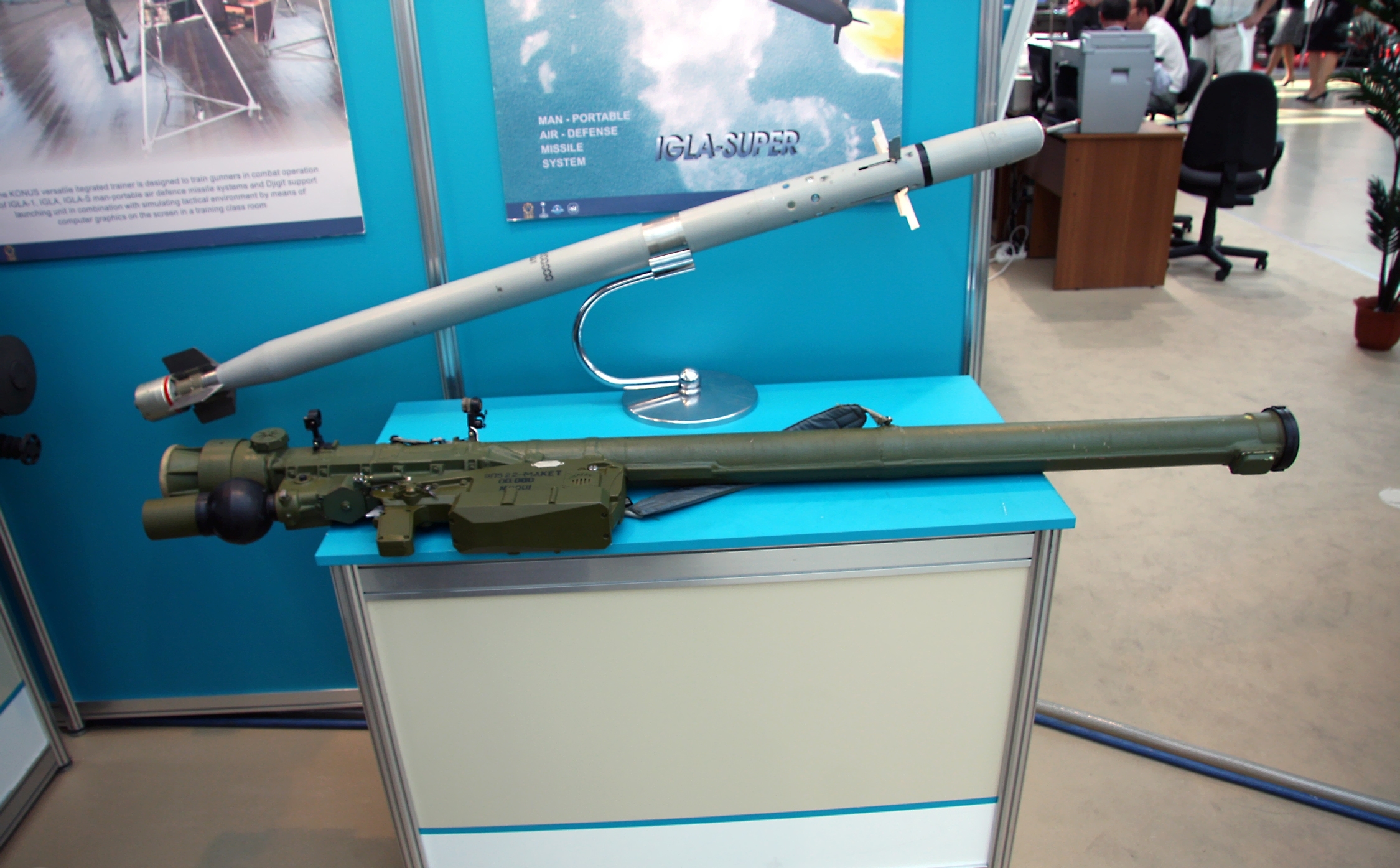

• موشک: یک موشک ۹M۳۹
• وزن موشک: ۱۰.۶ کیلوگرم
• وزن کلاهک موشک: ۱.۱۷ کیلوگرم
• نوع کلاهک موشک: انفجاری با قدرت انفجار بالا (HE)
• سرعت پروازموشک: ۵۷۰ متر بر ثانیه
• ارتفاع موشک: ۱۰ تا ۳۵۰۰ متر
• زمان واکنش: ۵ تا ۱۰ ثانیه
  سیستم هدایت: دستگاه هدایت مادون قرمز غیرفعال و دید در شب (در برد مادون قرمز متوسط ​​عمل می‌کند)
• ابعاد موشک| طول: ۱۵۷۴ متر
