معرفی پاتریوت پیشرفته PAC-۳ MSE

اقتصاد۲۴- پاتریوت PAC-۳، (پاتریوت با قابلیت پیشرفته)، نسخه ارتقاء یافته از سامانه موشکی دفاع هوایی پاتریوت است که توسط شرکت ریتون طراحی و ساخته شده است. سامانه PAC-۳ با بهبود قابلیت‌های موشک پاتریوت نسخه اصلی، با تمرکز بر افزایش دقت و اثربخشی بیشتر در برابر موشک‌های بالستیک طراحی شده است.

تاریخچه توسعه پاتریوت

این سامانه ارتقا یافته که رهگیری بهتر و قابلیت‌های حفاظتی بیشتری را برای اپراتور‌های خود فراهم می‌کند در سال ۲۰۰۱ وارد خدمت شد. موشک پاتریوت با قابلیت پیشرفته (PAC-۳) با ترکیب در سامانه دفاع هوایی پاتریوت محافظت در برابر موشک‌های بالستیک تاکتیکی، موشک‌های کروز پیشرفته و سایر تهدیدات هوایی را حتی در محیط‌های چالش‌برانگیز با اقدامات جنگ الکترونیکی ارائه می‌دهد.

بیشتر بخوانید: معرفی جنگنده F۲۲

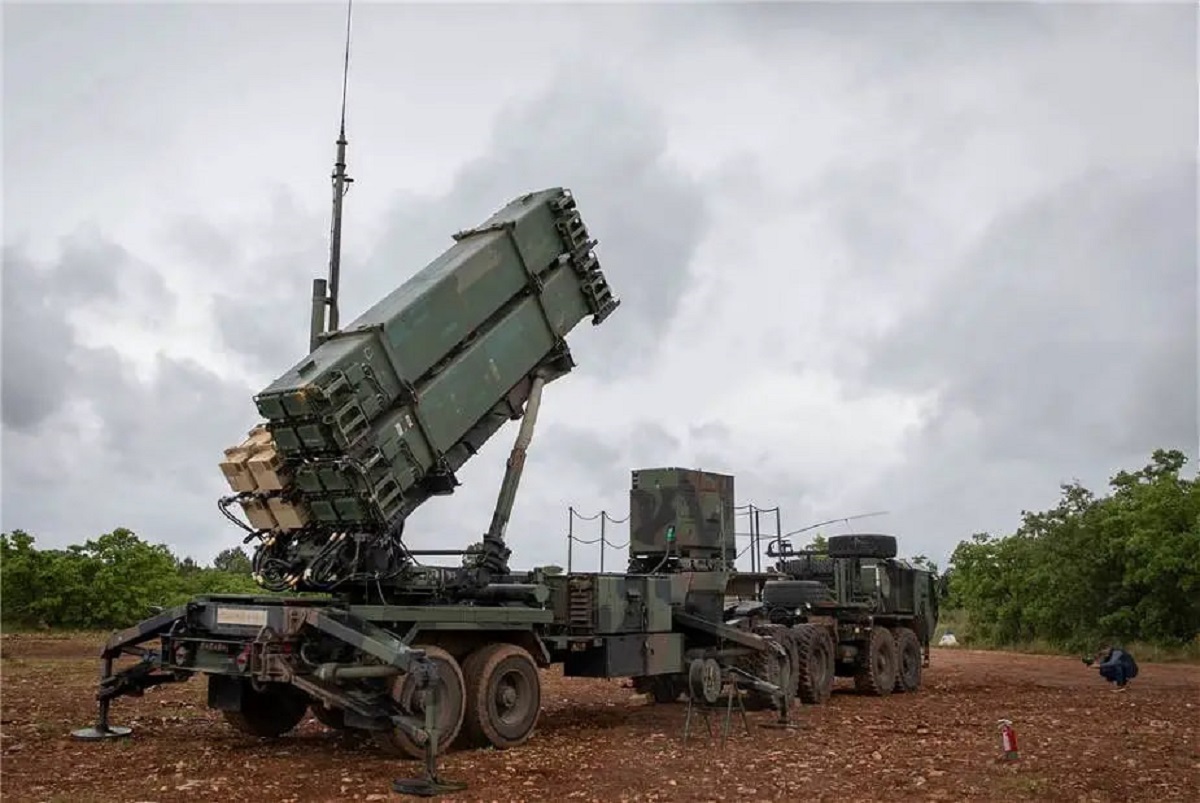

واحد پرتاب موشک

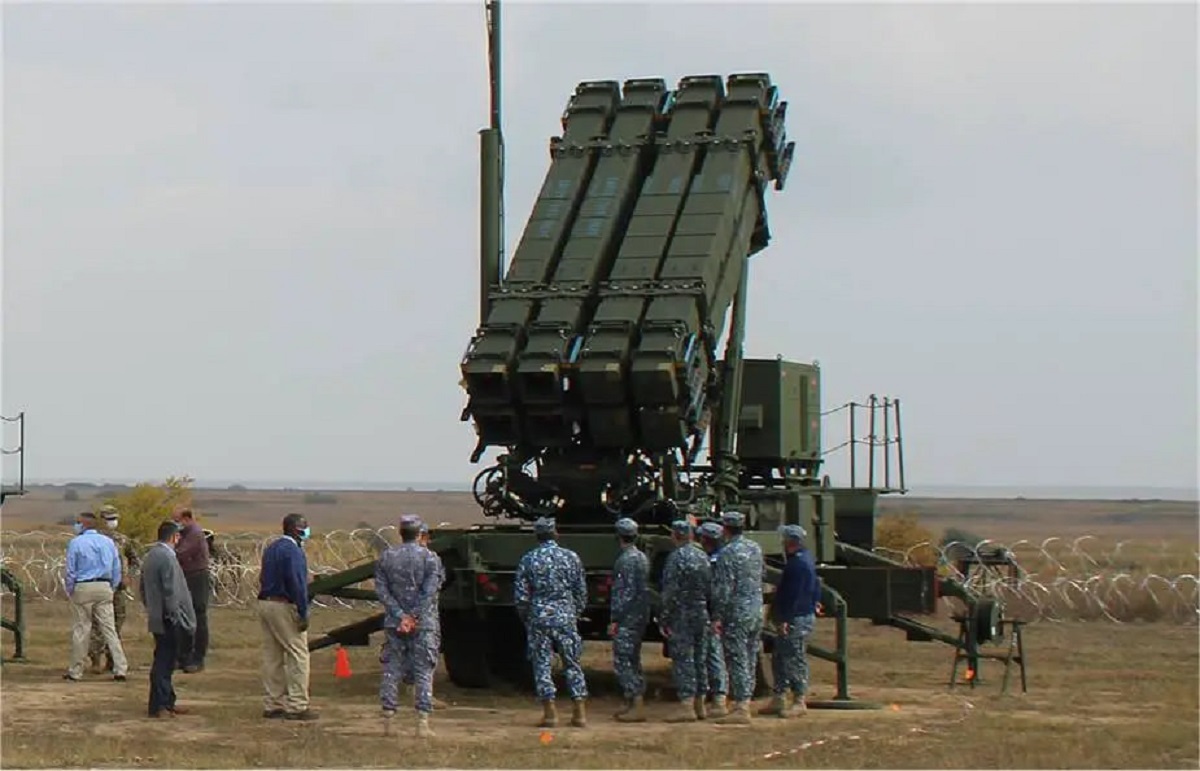

واحد پرتاب موشک پاتریوت PAC-۳ یکی از اجزای کلیدی سیستم دفاع هوایی پاتریوت است که برای پرتاب موثر موشک‌های PAC-۳ علیه تهدیدات هوایی مختلف طراحی شده است. این پرتابگر یک پلتفرم متحرک و نیمه تریلر است که انعطاف‌پذیری و مانورپذیری را برای سیستم دفاع هوایی فراهم می‌کند. هر واحد پرتابگر می‌تواند تا ۱۶ موشک PAC-۳ را در محفظه‌های جداگانه حمل کند که در مقایسه با چهار موشک PAC-۲ در هر پرتابگر، قابل توجه است.

واحد پرتابگر توسط خدمه‌ای از پرسنل آموزش دیده اداره می‌شود که بارگیری، تخلیه و پرتاب موشک‌ها را انجام می‌دهند. این واحد به سیستم کلی دفاع هوایی پاتریوت، از جمله رادار و ایستگاه کنترل درگیری، متصل است که اطلاعات تشخیص، شناسایی و ردیابی هدف را ارائه می‌دهند. قابلیت‌های پیشرفته ارتباطی و اشتراک‌گذاری داده‌ها در این پرتابگر به آن اجازه می‌دهد تا به‌روزرسانی‌های بلادرنگ در مورد موقعیت هدف را دریافت کند و سطح بالایی از دقت و اثربخشی را در طول درگیری‌ها فراهم کند.

موشک‌ها

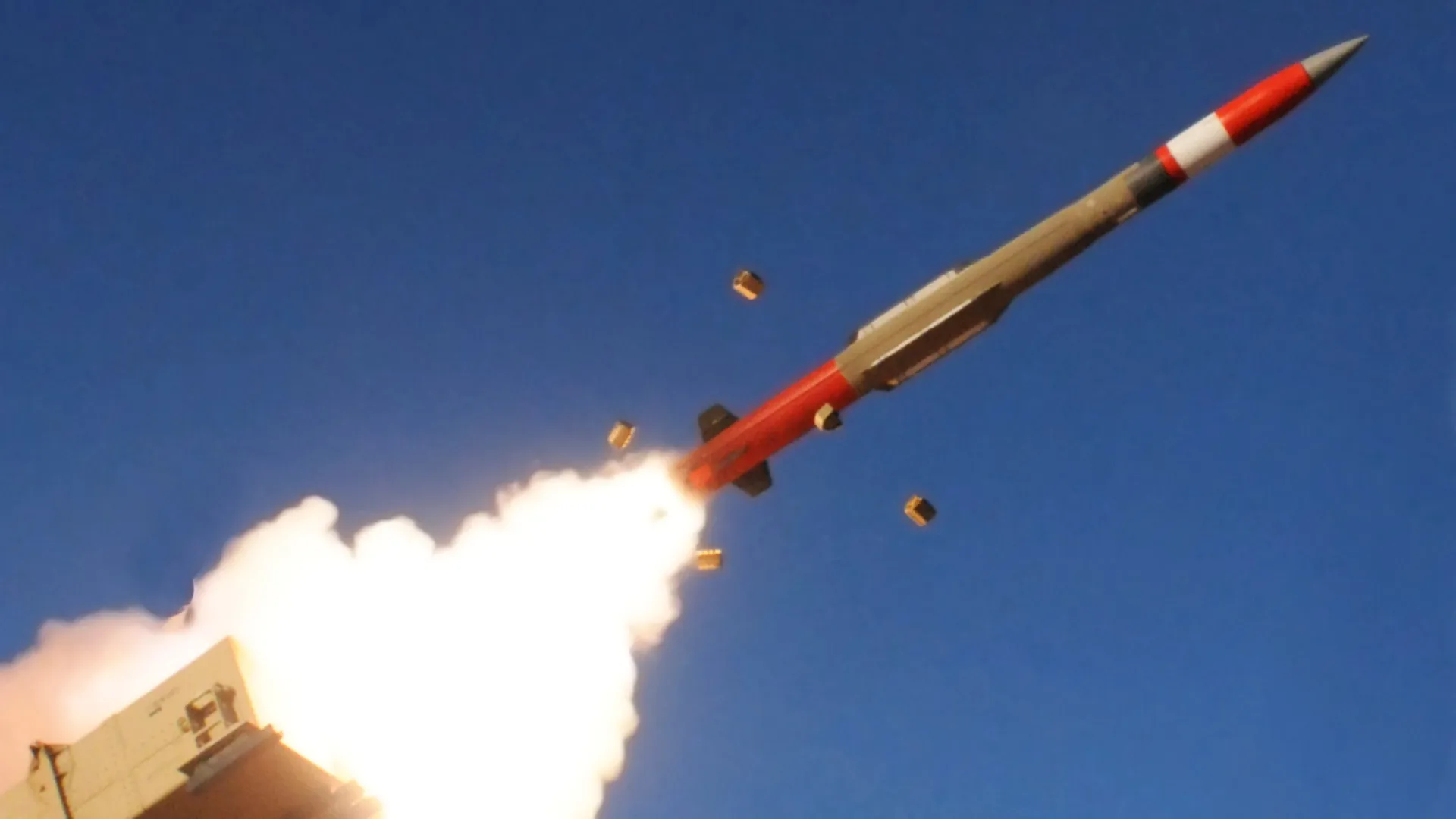

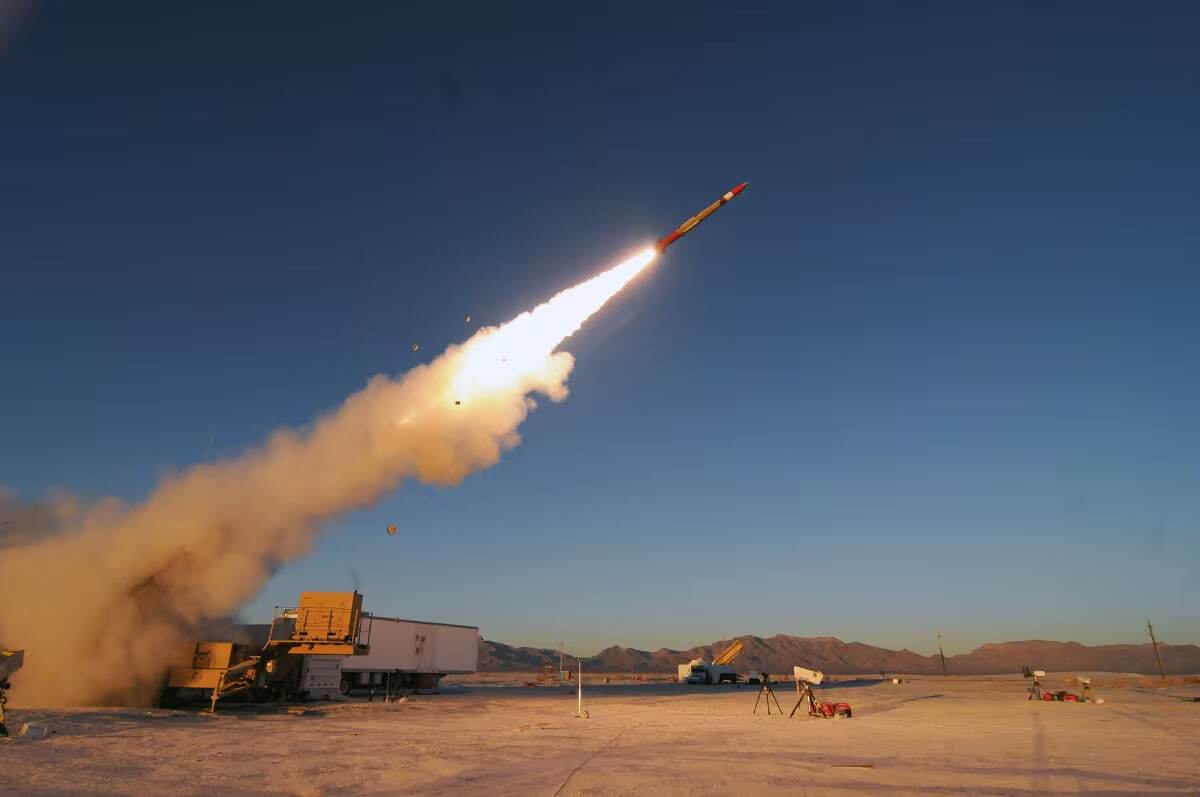

موشک PAC-۳ که با نام MIM-۱۰۴F نیز شناخته می‌شود، دارای یک موتور راکت سوخت جامد ساخت شرکت Aerojet Rocketdyne به همراه ۱۸۰ موتور کوچک کنترل وضعیت است. این موشک به یک جستجوگر رادار فعال موج میلی‌متری باند Ka بوئینگ برای هدف‌گیری و همچنین کنترل‌های آیرودینامیکی برای مانور مجهز است. علاوه بر این، این موشک از یک سیستم هدایت اینرسی (INS) برای اهداف ناوبری استفاده می‌کند. حرف "F" نشان‌دهنده نسخه بهبود یافته بخش موشکی PAC-۳ (MSE) است، ارتقاء‌ای که پیشرفت‌های قابل توجهی را از نظر برد، دقت و عملکرد ارائه می‌دهد. موشک پاتریوت MIM-۱۰۴F حداکثر بردی تقریباً ۱۶۰ کیلومتر (۹۹ مایل) دارد و می‌تواند با اهدافی در ارتفاع تا ۲۴ کیلومتر (۱۵ مایل) درگیر شود.

PAC-۳ MSE دارای یک موتور راکت سوخت جامد بزرگتر و قدرتمندتر، کنترل‌های آیرودینامیکی بهبود یافته و یک سیستم هدایت ارتقا یافته است. این پیشرفت‌ها، موشک را قادر می‌سازد تا با تهدیدات پیشرفته، از جمله موشک‌های بالستیک تاکتیکی، موشک‌های کروز و حتی برخی از ماهواره‌های در حال پرواز در ارتفاع پایین به شکل بهتری مقابله کند. موشک PAC-۳ MSE حداکثر بردی تقریباً ۳۵ کیلومتر (۲۲ مایل) دارد و می‌تواند با اهدافی در ارتفاع تا ۱۵ کیلومتر (۹.۳ مایل) درگیر شود.

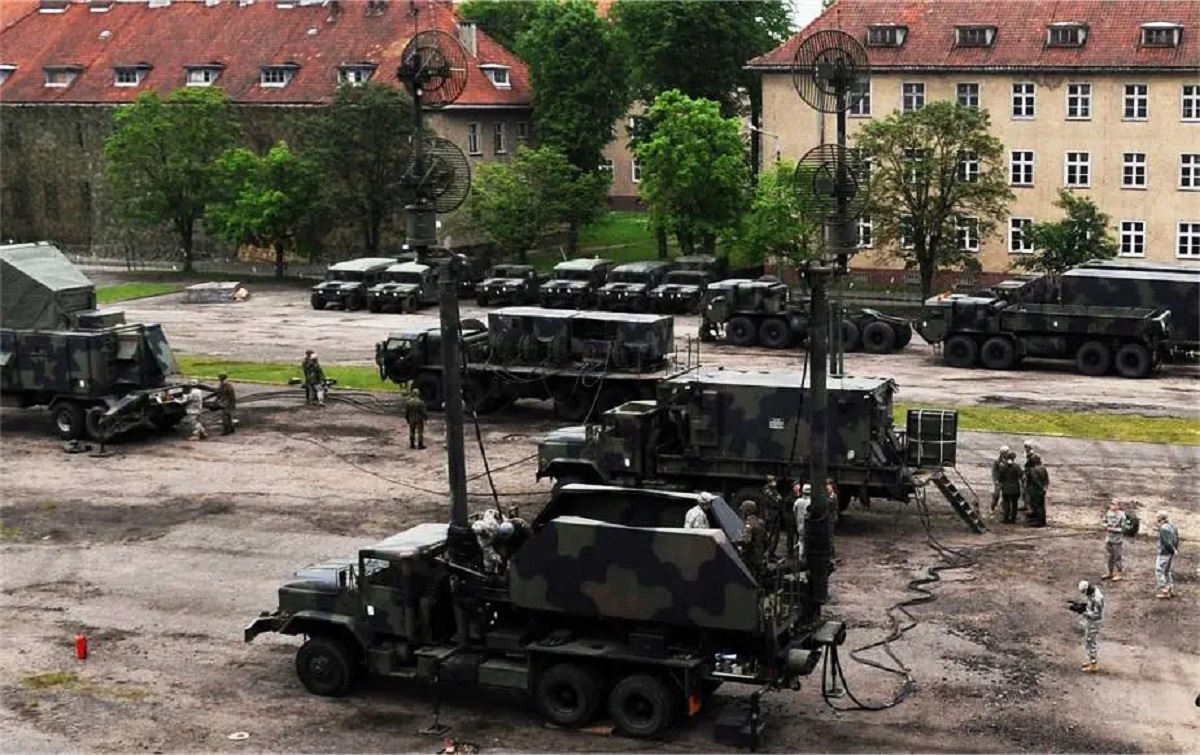

خودرو‌های فرماندهی و کنترل

عنصر رزمی سیستم پاتریوت، واحد آتش است که عمدتاً از یک مجموعه رادار (RS)، ایستگاه کنترل درگیری (ECS) ایستگاه کنترل AN/MSQ-۱۰۴ و ایستگاه‌های پرتاب (LS) تشکیل شده است. مجموعه رادار نظارت بر حریم هوایی، تشخیص هدف، تفکیک، شناسایی، طبقه‌بندی، ردیابی همزمان اهداف، هدایت موشک و پشتیبانی از درگیری را فراهم می‌کند. ایستگاه‌های پرتاب عملکرد‌های حمل و نقل و پرتاب موشک را انجام می‌دهد و از راه دور توسط ایستگاه کنترل درگیری که فرماندهی و کنترل را فراهم می‌کند، اداره می‌شود.

واحد عملیاتی اساسی یک سیستم دفاع موشکی پاتریوت، یک واحد آتشبار یا آتشبار است. معمولاً شامل یک پست فرماندهی، رادار، هشت پرتابگر و خودرو‌های پشتیبانی است. این پرتابگر‌ها می‌توانند تا ۱ کیلومتر دورتر از رادار یا خودروی پست فرماندهی قرار گیرند. برای اطمینان از دفاع جامع و کارآمد، پرتابگر‌ها در فاصله ۳۰ تا ۴۰ کیلومتری از یکدیگر قرار می‌گیرند. بارگیری مجدد موشک‌ها با استفاده از یک جرثقیل انجام می‌شود.

در هسته باتری پاتریوت، بخش کنترل آتش و پرتابگر‌های مرتبط قرار دارند که شامل چندین قطعه اصلی هستند. این موارد شامل ایستگاه کنترل درگیری (ECS) (AN/MSQ-۱۰۴)، نیروگاه برق (EPP III) (M۹۷۷EPP)، ایستگاه رادار (RS) AN/MPQ-۵۳ یا AN/MPQ-۶۵، هشت ایستگاه پرتاب (LS) (M۹۰۱) و گروه دکل آنتن (AMG) (OE-۳۴۹/MRC) می‌شود.

مشخصات فنی کلی PAC-۳ MSE

نقش: سامانه موشکی دفاع هوایی دوربرد
کشور طراح: ایالات متحده
شرکت سازنده: ریتون
کشور‌های استفاده‌کننده: دانمارک، آلمان، اسرائیل، ژاپن، کویت، هلند، لهستان، قطر، رومانی، کره جنوبی، سوئد، اوکراین، امارات متحده عربی، ایالات متحده
وزن: وزن پرتاب تقریباً ۷۰۰ کیلوگرم (۱۵۴۰ پوند)
برد موشک:۲۰ تا ۳۵ کیلومتر (۱۲ تا ۲۲ مایل)
طول موشک: طول تقریبی ۵.۲ متر (۱۷ فوت).
سرعت موشک: حداکثر سرعت ۵ ماخ، که تقریباً ۳۸۳۶ مایل در ساعت (۶۱۷۳ کیلومتر در ساعت)
